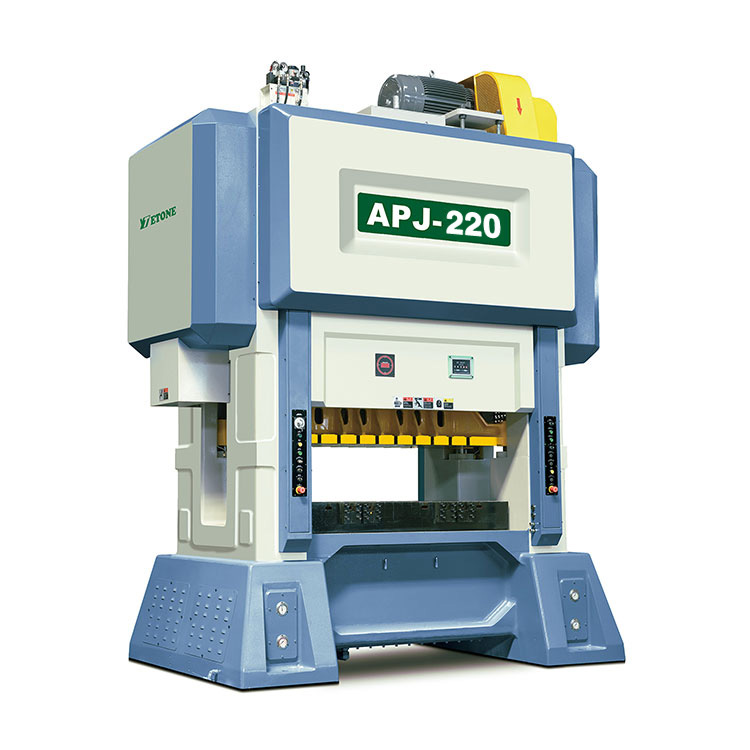

Kiire löögipressi põhimõte ja struktuur

Kiire löögipresson masstootmiseks kasutatav automatiseeritud seadmed, mida kasutatakse laialdaselt metalli töötlemisel, tembeldamisel, moodustamisel ja muude põldude jaoks. Selle põhimõte ja struktuur on järgmised:

1. põhimõte

TööpõhimõteKiire löögipresson metallplek soovitud kuju rõhu all rõhu all läbi punch -pressi. Punch Pressi põhitoime on metallide deformatsiooni saavutamine kõrgsagedusliku mulgustamise kaudu. Selle tööprotsess hõlmab tavaliselt:

Söötmine: materjal suunatakse automaatse söötmissüsteemi kaudu punch -pressi tööpiirkonda.

MUNKUS: Kiire löök press annab kineetilise energia punnile, nii et punch laskub kiiresti ja teeb koos Die'iga koostööd, et toorikut torkida.

Juhendamine: tooriku pärast mulgustamist lastakse automaatselt välja, et valmistuda järgmiseks mulgustamiseks.

Kiire löögipressidel on tavaliselt kiire, suure tootmise efektiivsus ja suur täpsus ning need sobivad kiireks ja tõhusaks mulgustamiseks vajalikeks tööks.

2. Struktuur

StruktuurKiire löögipresssisaldab peamiselt järgmisi osi:

Raam: raam on punch -pressi peamine toetav struktuur, mis kannab mulgustamisprotsessi ajal rõhku ja tagab mulgustamisprotsessi stabiilsuse. Üldiselt võetakse selle tugevuse ja jäikuse tagamiseks kasutusele valatud teras- või terasplaadi keevituskonstruktsioon.

Hooldusratas ja väntvõll: hooratta kasutatakse energia salvestamiseks ja väntvõlli kaudu punnile jõu edastamiseks. Kiire löögipressi hooratas on tavaliselt loodud suuremaks, et tagada stabiilne energiavarustus suurel kiirusel.

Punch and Die: Punch on üks punch -pressi põhikomponente. Diega koostööd tehes viib see lõpule sellised töötlemisoperatsioonid nagu tooriku mulgustamine ja nihutamine. Punchi laskumiskiirus on väga kiire, tagades sellega suure tootmise tõhususe.

Liugsüsteem: liugur on komponent, mis ühendab punni väntvõlliga. Tavaliselt paigaldatakse see raami ja saab vertikaalsuunas liikuda läbi ühendatud ühendatud varda süsteemi. Liugi liikumine võimaldab mulguril avaldada surmale piisavalt survet.

Toitesüsteem: kaasa arvatud elektrimootorid, reduktorid jne, et saada sõiduallikas. Kiire löögipressi energiasüsteem peab suutma kiiresti reageerida, et tagada kiire löögioperatsiooni realiseerimine.

Automaatne söötmissüsteem: masstootmise saavutamiseks kasutatakse automaatset söötmissüsteemi tavaliselt kiire löögipressi korral. See saab metallpleki automaatselt tööpinki toita ja selle täpselt paigutada, et tagada iga mulgustamise täpsus ja järjepidevus.

Süsteemi tühjendamine: jäätmed pärast tembeldamist tuleb õigel ajal eemaldada. Väärimissüsteem viib jäätmed tööpiirkonnast välja pneumaatiliste või mehaaniliste vahenditega, et hoida tootmisliin sujuvalt.

3. Funktsioonid

Kiire kiirus: kiire löögipressi tembeldamiskiirus on tavaliselt kõrge, ulatudes sadu kordi minutis või isegi rohkem, mis sobib masstootmiseks.

Suure täpsus: kiirete mulgustamismasinate kiire kiiruse ja täpse juhtimissüsteemi tõttu saab tembeldamistoodete täpsust tagada.

Automatiseerimine: paljud kiired mulgustamismasinad on varustatud automaatse söötmis- ja tühjendussüsteemiga, et vähendada käsitsi sekkumist ja parandada tootmise tõhusust.

4. rakendusväljad

Kiire löögipressi kasutatakse laialdaselt elektroonika, autode, koduseadmete, meditsiiniseadmete ja muudes tööstusharudes selliste toimingute tegemiseks nagu metalllehtede tembeldamine, nihke ja moodustamine ning mitmesuguste täppisosade ja konstruktsiooniosade tootmiseks.

Kiire löögipresssuudab saavutada suure tõhususe ja ülitäpse masstootmise, vähendada tööjõukulusid ja parandada tootmisliini automatiseerimise taset.
