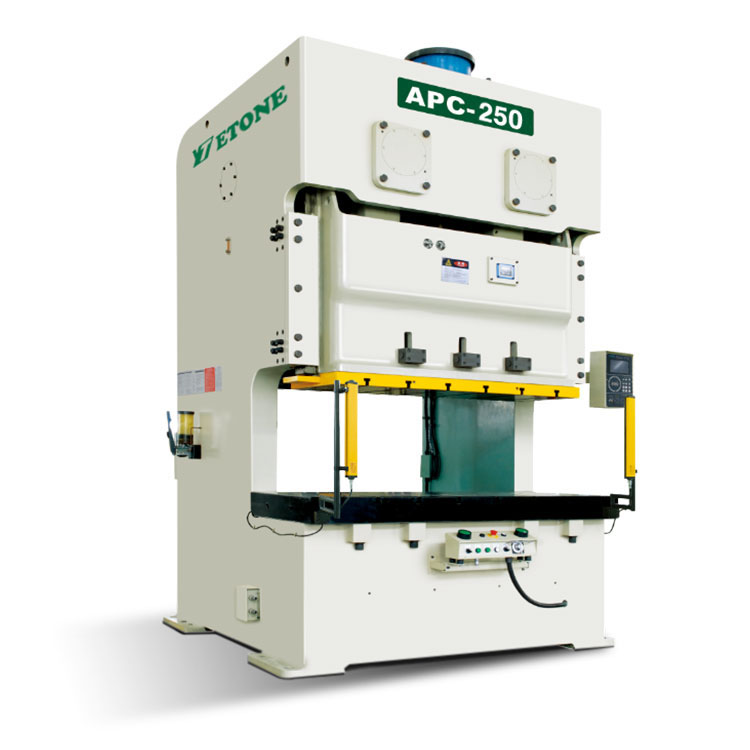

Kuidas hinnata, kas topelt väntpressi kaks väntvõlli sünkroniseeritakse

On mitu viisi, kuidas teha kindlaks, kas a kaks väntvõlli atopelt vändapresson sünkroniseeritud:

1. jälgige väntvõllide liikumist

Visuaalne ülevaatus: jälgigetopelt vändapressEt näha, kas kahe väntvõlli liikumine on kooskõlastatud. Kui neid kahte väntvõlli ei sünkroniseeritud, ei pruugi masin sujuvalt töötada või võib kuulda ebanormaalset müra.

Kasutage kõrgsageduslikke videot või kiiret kaamerat: pildistades väntvõllide liikumist kiirete videoseadmetega, saab kahe väntvõlli sünkroonimist täpsemalt analüüsida.

2. Mõõtke väntvõllide faasierinevust

Kasutage andureid: kahe väntvõlli mõõtmiseks saab kahele väntvõllile paigaldada kooderid või nurgandurid. Lugedes kahe anduri signaale, saab arvutada kahe väntvõlli faasierinevuse, et teha kindlaks, kas need sünkroniseeritakse.

Ostsilloskoop: ühendage kooderi signaal ostsilloskoobiga ja jälgige kahe väntvõlli signaali lainekujusid. Kui lainekujud sünkroniseeritakse ja pole ilmset faasihälvet, tähendab see, et väntvõllid sünkroniseeritakse.

3. Kasutage vibratsioonianalüsaatorit

Kuitopelt vändapresstöötab, masina korpuse vibratsioon tuvastab vibratsioonianalüsaator. Kui kaks väntvõlli pole sünkroonis, ilmneb vibratsioonianalüsaatoril ebanormaalsed vibratsiooni lainekujud, eriti kui sagedused ei ühti.

4. Kontrollige käikude ja sünkroniseerijaid

Kui press juhib kahte väntvõlli läbi käikude või sünkroonvööde, saate kontrollida hammasrataste sirgumist või sünkroonvööde pinget, et veenduda, et need pole lahti ega kulunud.

Kontrollige sünkroniseerijate kulumist regulaarselt, et tagada, et kaks väntvõlli säilitaksid sünkroniseerijate kaudu järjepideva kiiruse ja sünkroniseerimise.

5. Kontrollige ajakirjanduse töö olekut

Tasakaalustamata koormus: kui kaks väntvõlli pole sünkroonis, võib see põhjustada tasakaalustamata vibratsiooni, kui ajakirjandus töötab, või töö ajal ebaühtlast rõhku. Seetõttu võib ajakirjanduse töö ajal ebanormaalsete koormuste kõikumiste jälgimine kaudselt kindlaks teha, kas väntvõllid sünkroniseeritakse.

6. Kasutage süsteemitarkvara

Mõned kaasaegsed kahekordsed väntvõlli pressid on varustatud juhtimissüsteemidega, mis suudavad väntvõlli sünkroonimist jälgida ja reguleerida. Juhttarkvara olemasolul saate kontrollida tarkvara sünkroonimisparameetreid, et kontrollida, kas süsteem näitab sünkroonimise kõrvalekaldeid või häireid.

7. Kohtuniku kuulamine

Kui seadme müra on ebaühtlane, eriti kui ajakirjandus töötab, on seal ebaregulaarne koputamisheli või hõõrdeheli, mille võib põhjustada ka väntvõlli sünkroonist väljas.

Kokkuvõte: Kõige täpsem meetod on kasutada sünkroonse tuvastamiseks täppisseadmeid, näiteks andureid, vibratsioonianalüsaatoreid või koodereid. Lihtsat visuaalset kontroll- ja kuulamisotsust saab kasutada esialgse sõelumismeetodina, kuid ülitäpsete nõuetega seadmete jaoks on siiski vaja täpse testimiseks tugineda professionaalsetele seadmetele ja süsteemidele.
