Lamineerimine tembeldamine täisliini masin

Mahutavus: 220 tonni, 300 tonni, 350 tonni, 400 tonni, 450 tonni
Hammaste söötja/ NC-söötur, tüüpi sirgendaja, kahepealine hüdrauliline lahtirullija
Lamineerimisstantsimismasin, mis sisaldab kiiret lamineerimispressi, hammasrattasööturit, sirgendajat ja lahtirullijat. See on mõeldud erinevat tüüpi mootorite lamineeritud rootoritele ja staatoritele. See on suur kiirus, kõrge täpsus. Vahetage käigutüüpi, nukk-indekseerimisrulli etteanne on ette nähtud mitmesuguste etteande sammude jaoks.

Saada päring

Tootekirjeldus

Lamineerimine tembeldamine täisliini masin

1.Toote tutvustusï¼š

◉ Lamineerimisstantsimise täieliku liini masina komponentide, nagu FAG Germany, NSK Japan või NTN Japan laagrite kasutamine Jaapanis, selle kõrge täpsus, kõrge kasutusiga, et tagada tugielementide pikaajaline stabiilsus ja töövõime.

◉ Tänapäeval kasutavad üha enam tehaseid lamineerimisstantsimise täisliini masinat. Pinch feeder on lamineerimisstantsimise täieliku liini masina oluline osa. Turul on palju erinevaid sööturiid ja palju stiile. Kõik teavad, mida sõna "söötur" tähendab, kuid vähesed inimesed kasutavad seda õigesti.

◉ Nüüd on turul mitut tüüpi ja spetsifikatsiooniga klambrisööturiid. Esimene valik on teada klambrisööturi paigaldamise põhipunkte. Klambrisööturi paigaldamise suund peaks olema vasakult paremale. Paigaldusasend ja automaatse etteandevõlli ots peaksid olema vasakul. Ärge pange seda valesti.

◉ Hot Tags: lamineerimise tembeldamise täisliini masin, hea kaubamärgi tootja, hea tehas,

2. Lamineerimine tembeldamine täielik rea masin Toote Parameterï ¼š

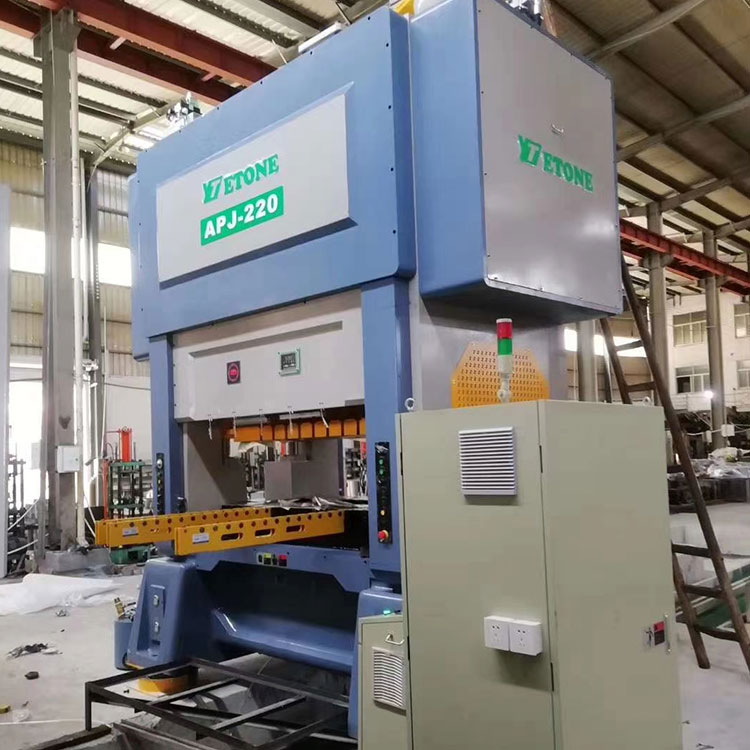

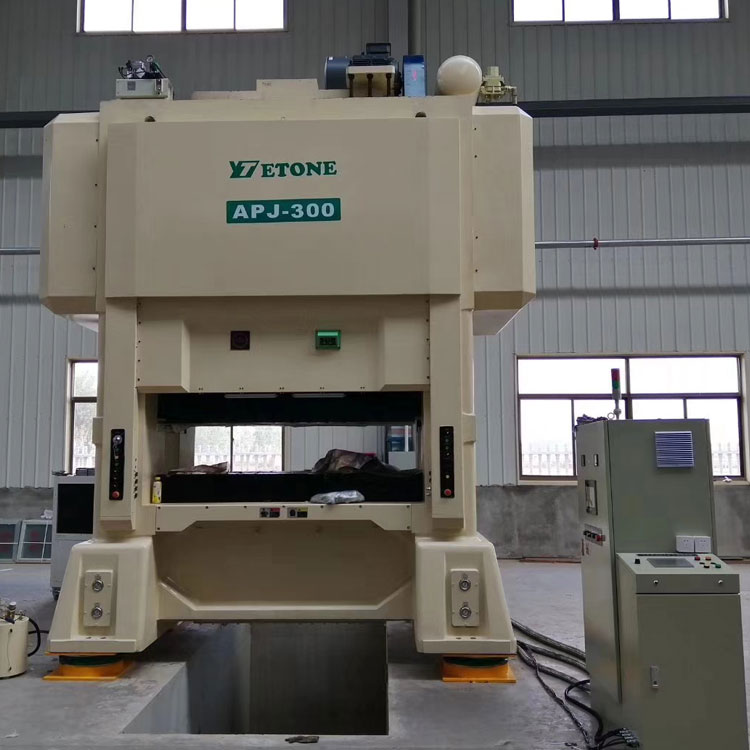

		APJ-220	APJ-300	APJ-350	APJ-400	APJ-450
Tonnaaž	tonn	220	300	350	400	450
Reisimine	mm	30	30	30	30-50	30-50
Löökide arv minutis	s.p.m	150-600	150-400	150-350	150-350	150-300
Madalam laua suurus	mm	1900x1000	2200x1000	2400x1000	2800x1200	3000x1200
Tühjendus auk	mm	1400x300	2000x300	2200x300	2200x400	2500x400
Lükandploki ala	mm	1900x750	2200x900	2400x900	2800x1100	3000x1100
Stantsi kõrguse reguleerimise käik	mm	370-420	400-450	400-450	420-480	450-500
Die kõrguse reguleerimise mootor	kw	1.5	2.2	2.2	3.7	3.7
Söötmisliini kõrgus	mm	200åœŸ50	210åœŸ50	210 £ «50	220åœŸ50	270åœŸ50
Peamootor	kw	45	55	55	75	75

3. Välisseadmed


Kahepealine lahtirullija	Sirgendaja	Hammaste söötja

	P = söötmise pikkus
	D=70 (veoratta läbimõõt) N1 = esimese käigu hammaste arv
	N2 = teise käigu hammaste arv
	N3 = kolmanda käigu hammaste arv
	N4 = neljanda käigu hammaste arv

Materjali laius	mm	Max 150	Max 200	Max 300	Max 400
Materjali välisläbimõõt	mm	Max 1200	Max 1200	Max 1200	Max 1200
Materjali siseläbimõõt	mm	450-520	450-520	450-520	450-520
Materjali kiirus	M/min	1-60	1-60	1-60	1-60
Materjali kaal		500 kg x 2	1QQQkgX 2	2000 kg X 2	3000 kg X 2
Tasandusrullã€Œ	Tk	11	11	11	11
Ajami mootor		1,5 kw	2 2kw	22kw	30kw

4. Kahepealine lahtirullija

Toimivuse kirjeldus

Toote pilt

◉ Mudel koosneb kolmest osast: spindli kasti korpus, spindlikast ja kandur,

millestSpindli kast on integreeritud ja sellel on pikk teljevahe.

◉ Sellel on sellised funktsioonid nagu väike maht, väike ruumijälg, mugav laadimine ja paindlik

kasutadaKahekordnerippuv struktuur on rakendatud, et see sobiks materjali rullide käitlemisega ja võimaldaks korduvat tööd

toitmine, oluliselt säästevlaadimisaeg, tootmisvõimsuse parandamine ja vähendamine

tootmiskulu.

◉ Toitetarakendatud struktuur, mis võimaldab kasutada mitte ainult tavalise sirgendamisega

masinad, vaid ka optimaalsedjõudlus kiire sirgendusmasinaga.

		TMT-200	TMT-300	TMT-400	TMT-500	TMT-600
Maksimaalne laius	mm	200	300	400	500	600
Materjali paksus	mm	0,2-1,5	0,2-1,5	0,2-1,5	0,2-1,5	0,2-1,5
Materjali kaal	mm	1000x2	2000x2	3000x2	4000x2	5000x2
Rulli siseläbimõõt	mm	450-530	450-530	450-530	450-530	450-530
Rulli maksimaalne välisläbimõõt	mm	1200	1200	1200	1200	1200

5.S-tüüpi sirgendaja

Toimivuse kirjeldus

Toote pilt

◉ S- või U-tüüpi sirgendaja protsessiga " elektriline signaal ---> PC---> inverter--->

kiiruse muutus",võimaldab täielikku sünkroonimist ajakirjandusega koos kiiruse suurenemisega

kuni umbes 60 m/min.

◉ Mudel on varustatud kahepealise materjalist raamiga, mida on lihtne teha

tegutseda ja saab ollatäielikult sünkroniseeritud kiirpressiga. Käigukasti kasutamine

feeder pakub paremat jõudlust.

		SLQ-200SLQ-300	SLQ-400SLQ-500SLQ-600	SLQ-200SLQ-300	SLQ-400SLQ-500SLQ-600	SLQ-200SLQ-300
Maksimaalne laius	mm	200300	400500600	200300	400500600	200300
Materjal th haigus	mm	0.3-1.6
Rulli siseläbimõõt	mm	1200
Nivelleerimiskiirus	m/min	60
Mootor	HP	22	3575	22	3575	22
Woå ¤ng pinge		AC kolmefaasiline 220V või AC kolmefaasiline 380V
