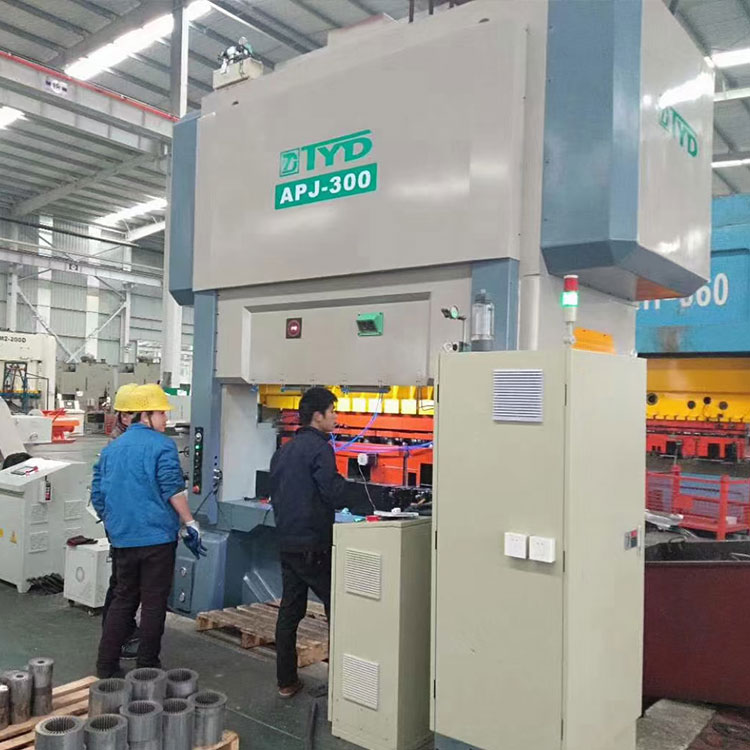

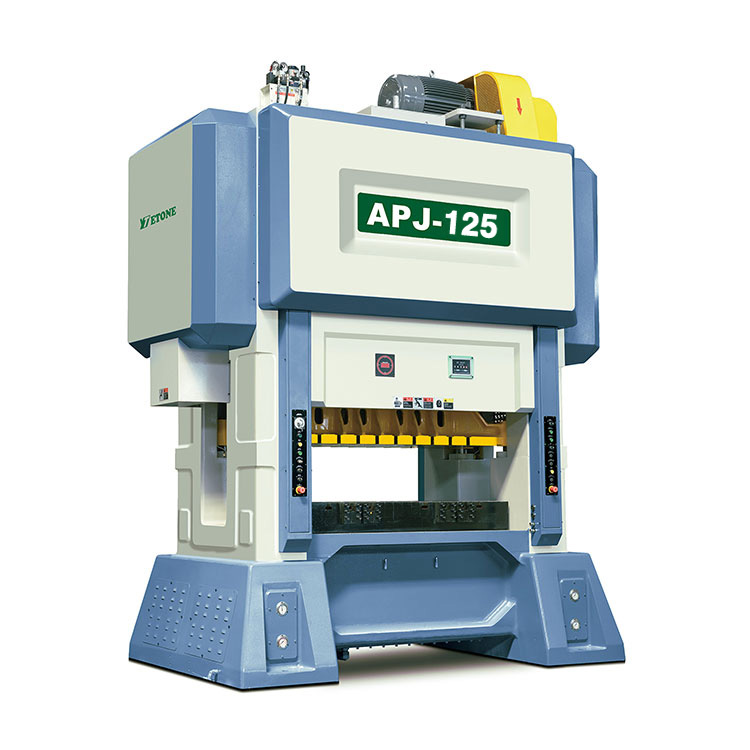

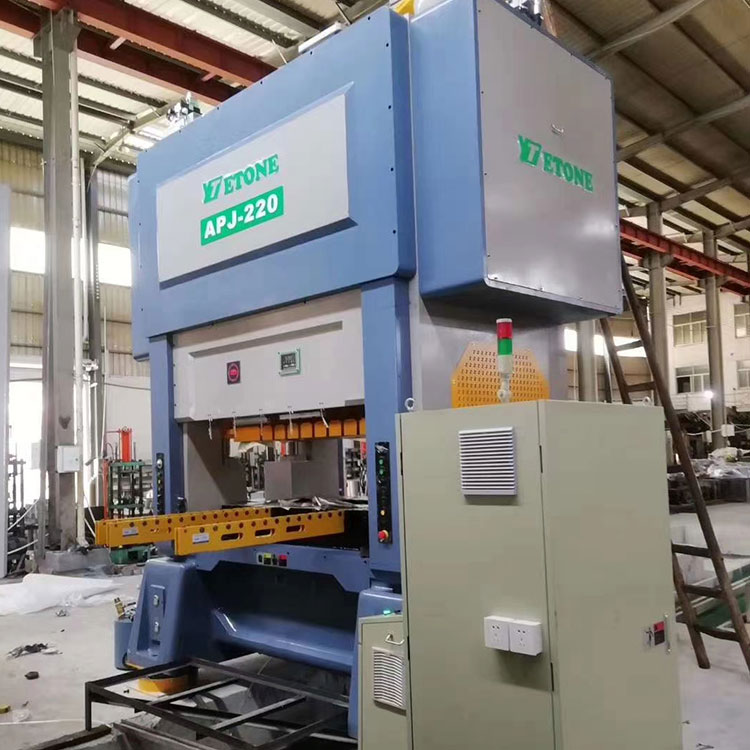

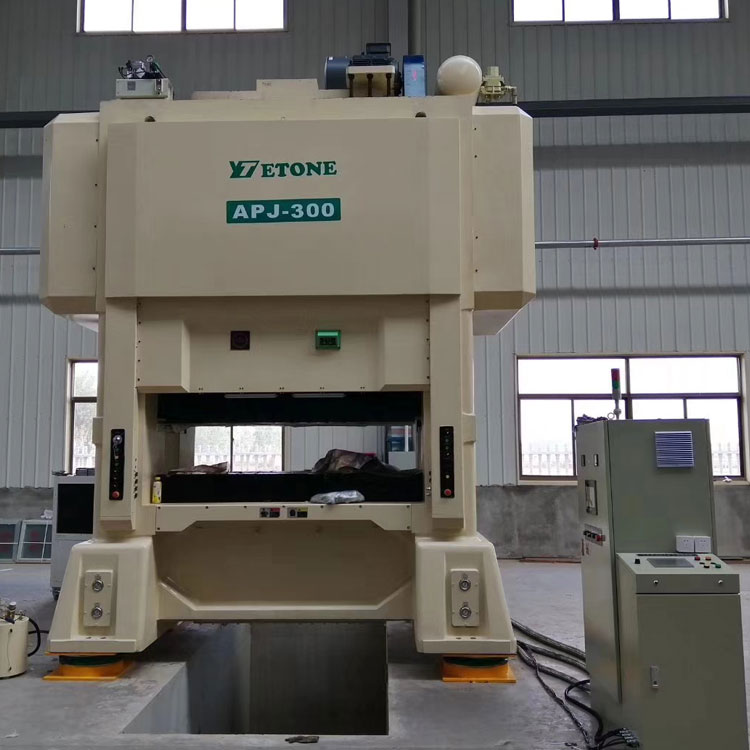

Kiire jõupress
APJ seeria on kiire topeltvända pressid, mis on mõeldud elektrimootorite lamineeritud rootoritele ja staatoritele. See säilitab stabiilse ja tõhusa suure staatori ja rootori tembeldamise, generaatorimootori ja tööstusmootori lamineerimise. See on spetsiaalselt ette nähtud kodumasina mootori, elektritööriista mootori, ventilaatori mootori, automootori, pumbamootori, alalisvoolu harjadeta mootori, alalisvoolumootori jne valmistamiseks.
2.Kiire tembelduspressi omadused
1. Kõrge jäikus
Kõrge jäikus, ülitäpne raam, keevitatud terasplaadiga ja pärast kuumtöötlust kõrvaldab voodi sisemise pinge.
2. Gravitatsioonikeskuse tasakaal
Ülekandekeskus ja kogu masina keskpunkt kipuvad olema samad, et tagada tembeldamise täpsus ja stabiilsus.
3. Töö stabiilsus ja ohutus
Siduri-/piduriseadmed on ülitundlikud, kiire täppislamineerimispress, mis on ühendatud rahvusvaheliste top topelt-solenoidventiilide ja ülekoormuskaitseseadmetega, et tagada löögi liuguri töö ja peatamise täpsus ja ohutus.
Liuguri reguleerimismehhanism on suure täpsusega ning reguleerimine on ohutum ja kiirem.
4. Kõrge täpsus
Väntvõll, hammasratas, käiguvõll ja muud hõõrduvad osad on enne lihvimist karastatud ja kuumtöödeldud. Neil on kõrge kulumiskindlus ja tasakaal, stabiilne jõudlus ning need tagavad stantsi kvaliteedi ja eluea.
5. Kiire täppislamineerimise pressi töötlemise automatiseerimine
Seda saab sobitada mis tahes automaatse söötmismehhanismiga, et automatiseerida tootmist, vähendada kulusid ja parandada tõhusust.
|
|
APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Tonnaaž |
tonn |
220 |
300 |
350 |
400 |
450 |
Reisimine |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
Löökide arv minutis |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Madalam laua suurus |
mm |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
Tühjendus auk |
mm |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
Lükandploki ala |
mm |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
Stantsi kõrguse reguleerimise käik |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Die kõrguse reguleerimise mootor |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Söötmisliini kõrgus |
mm |
200土50 |
210土50 |
210 £ «50 |
220土50 |
270土50 |
Peamootor |
kw |
45 |
55 |
55 |
75 |
75 |
3. Masina standardtarvikud
1 Määrimissüsteem: kandke väntvõlli keskelt kõrgsurveõli - Jaapan SHOWA)
2 PLC juhtimissüsteem: annab lõikesignaale
3 Laager: NSK Jaapan
4 Õlipihusti: SMC Jaapan
5 Õhulüliti ja kontaktor: Schnede France
6 Õlitihend: NOK Jaapan
7 Automaatse tasakaalustussüsteemi projekteerimine
8 Elektrooniline liuguri reguleerimise süsteem
9 T-Mobile operatsioonilaud
10 Hüdrauliline liuguri lukustusseade
11 Materjali lõpu detektor
12 Inverter:
13 Elektriline Siduri klapp
14 Siduri struktuur: (OMPI Itaalia)
15 Relee: Omron
16 Nurka ja kiiruse näitamine: TOYO
17 Õhusurveühendus: ARK Korea
18 Väntvõll: SNCM8, lihvimisjuhik: AKS Jaapan
19 Automaatne termiline tasakaalustamine ram/slider mikro-tollise asendis
20 Miss-Feed detektor
21 Tööriistakast koos masinaga saatmisega 1
4. Standardtarvikud:
1 kiire käigukasti söötur (laiuse valik: 150/200/300/400)
2 topeltpeaga lahtirullija
3 S-aasaga sirgendaja (laiuse valik: 200/300/400)
4 Automaatne õliseade sureb
5 Auto Power Die eluaegne süsteem:
6-die Arm süsteem:2 tk
7 Vibratsioonivastane süsteem
8 renni kontroller:
9 solenoidventiili paigaldussüsteem: 10 tk
5. Valikulised tarvikud
1. Alumine surnud detektor
2. Kiirstantsi kinnitusseade
3. Turvauks
4. Teised
