Kiire pressmasin
1.Toote kirjeldus

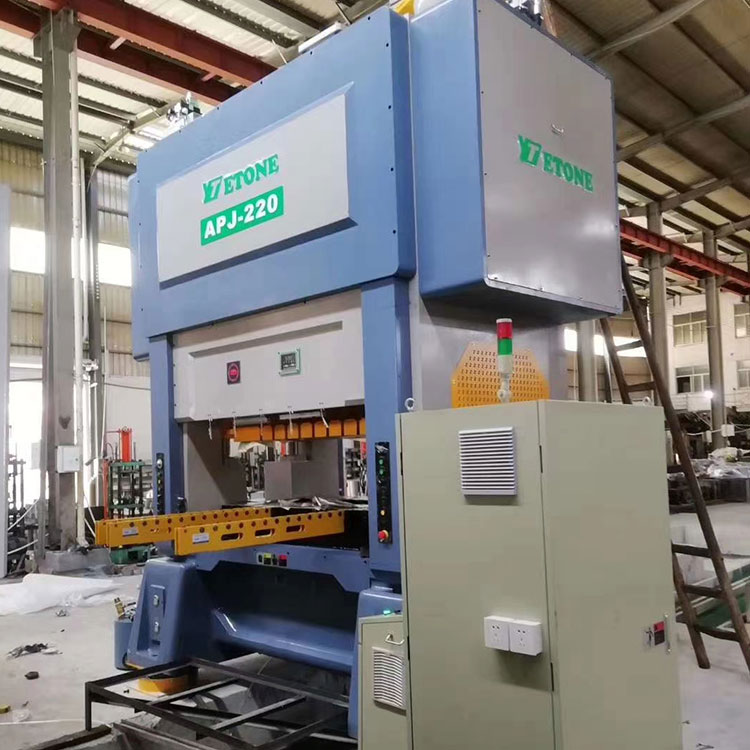

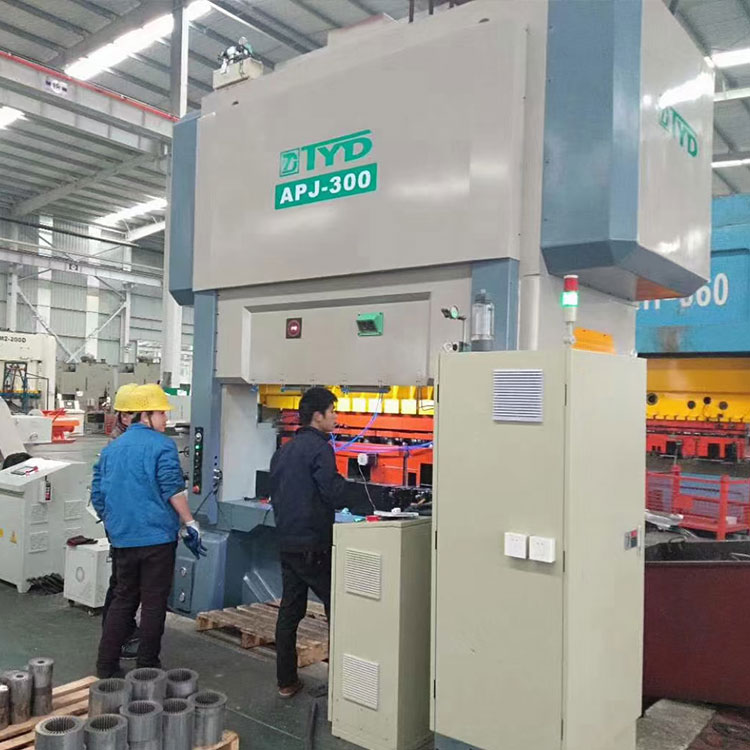

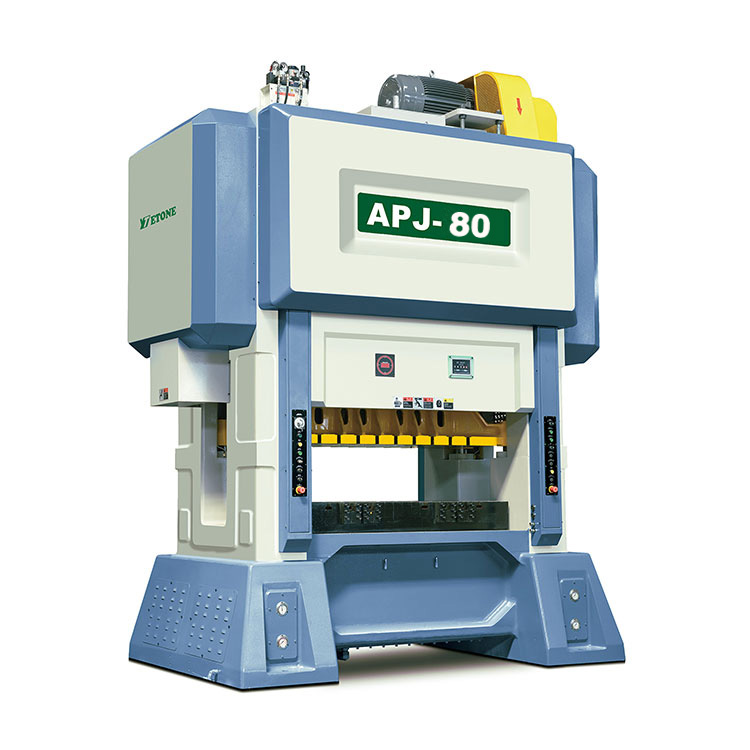

Meie kiire pressmasin, sirge külje kiire topeltvändaga pressid 60 tonnni kuni 500 tonnni, spetsiaalselt kodumasina mootori, elektritööriista mootori, ventilaatori mootori, auto mootori, pumbamootori, alalisvoolu harjadeta mootori, alalisvoolumootori jne valmistamiseks. See säilitab stabiilse ja tõhusa funktsiooni suure suurusega staatori ja rootori tembeldamisel, generaatorimootori ja tööstusmootori lamineerimisel suure tonnnaažiga pressimisalal paljude aastate jooksul.
2.Toote parameetrid
|
|
APJ-60 |
APJ-80 |
APJ-125 |
APJ-150 |
APJ-200 |
Tonnaaž |
tonn |
60 |
80 |
125 |
150 |
200 |
Reisimine |
mm |
30 |
30 |
30 |
30 |
30 |
Löökide arv minutis |
s.p.m |
200-800 |
200-700 |
150-700 |
150-600 |
150-600 |
Madalam laua suurus |
mm |
950x650 |
1100x750 |
1200x850 |
1400x850 |
1700x950 |
Tühjendus auk |
mm |
700x125 |
800x150 |
1000x200 |
1200x200 |
1300x250 |
Lükandploki ala |
mm |
950x420 |
1100x500 |
1200x600 |
1400x600 |
1700x700 |
Stantsi kõrguse reguleerimise käik |
mm |
300-350 |
330-380 |
360-410 |
360-410 |
370-420 |
Die kõrguse reguleerimise mootor |
kw |
0.4 |
0.75 |
0.75 |
0.75 |
15 |
Söötmisliini kõrgus |
mm |
160 |
175土50 |
195土50 |
195土50 |
200土5 0 |
Peamootor |
kw |
19 |
22 |
30 |
37 |
45 |
3. Masina standardtarvikud
1 Määrimissüsteem: kandke väntvõlli keskelt kõrgsurveõli - Jaapan SHOWA)
2 PLC juhtimissüsteem: annab lõikesignaale
3 Laager: NSK Jaapan
4 Õlipihusti: SMC Jaapan
5 Õhulüliti ja kontaktor: Schnede France
6 Õlitihend: NOK Jaapan
7 Automaatse tasakaalustussüsteemi projekteerimine
8 Elektrooniline liuguri reguleerimise süsteem
9 T-Mobile operatsioonilaud
10 Hüdrauliline liuguri lukustusseade
11 Materjali lõpu detektor
12 Inverter:
13 Elektriline Siduri klapp
14 Siduri struktuur: (OMPI Itaalia)
15 Relee: Omron
16 Nurka ja kiiruse näitamine: TOYO
17 Õhusurveühendus: ARK Korea
18 Väntvõll: SNCM8, lihvimisjuhik: AKS Jaapan
19 Automaatne termiline tasakaalustamine ram/slider mikro-tollise asendis
20 Miss-Feed detektor
21 Tööriistakast koos masinaga saatmisega 1
4. Standardtarvikud:
1 kiire käigukasti söötur (laiuse valik: 150/200/300/400)
2 topeltpeaga lahtirullija
3 S-aasaga sirgendaja (laiuse valik: 200/300/400)
4 Automaatne õliseade sureb
5 Auto Power Die eluaegne süsteem:
6-die Arm süsteem:2 tk
7 Vibratsioonivastane süsteem
8 renni kontroller:
9 solenoidventiili paigaldussüsteem: 10 tk
5. Valikulised tarvikud
1. Servo Feeder
2. Alumine surnud detektor
2. Kiirstantsi kinnitusseade
3. Turvauks
4. Viltus renn
