Kiire pressimootori lamineerimine
1.Tootetutvustus

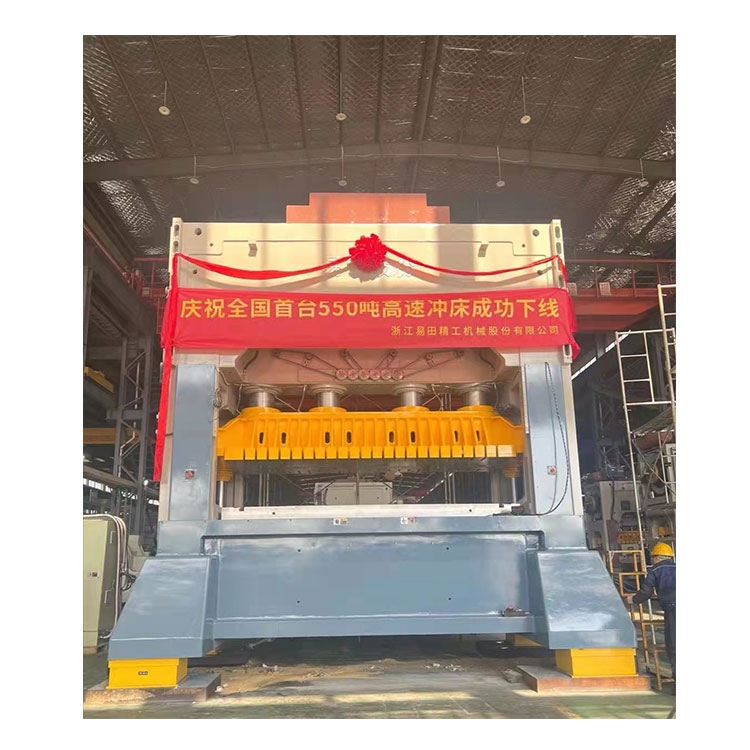

Oleme esimene ja suurim kiire pressmasina tootja Hiinas. 550-tonnine suure kiirusega pressmootoriga lamineerimine on mõeldud kuulsale Ningbo Hiinas asuvale hallituse/stantsitehasele. See suure kiirusega pressmootoriga lamineerimine kasutab ülitugevat malmraami ja tugevat üldist raami struktuuri. Pärast pinge leevendamist tagab see pikaajalise täpsuse, materjali stabiilsuse ja täpsuse.
Selle kiire pressmasina stantsimise täpsus on 0,015 mm või isegi 0,01 mm, vertikaalne täpsus on kuni 1,2 juhtmest ja maksimaalne kiirus 1300 korda minutis. See sobib enamasti pidevaks stantsimiseks.
2. Spetsifikatsioon:
|
|
APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Tonnaaž |
tonn |
220 |
300 |
350 |
400 |
450 |
Reisimine |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
Löökide arv minutis |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Madalam laua suurus |
mm |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
Tühjendus auk |
mm |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
Libisev plokipiirkond |
mm |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
Stantsi kõrguse reguleerimise käik |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Die kõrguse reguleerimise mootor |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Söötmisliini kõrgus |
mm |
200 laup 50 |
210 L 50 |
210 kapten 50 |
220 L 50 |
270 laup 50 |
Peamootor |
kw |
45 |
55 |
55 |
75 |
75 |
3. Masina standardtarvikud
1Määrimissüsteem: kandke väntvõlli keskelt kõrgsurveõli (Jaapan SHOWA)
2PLC juhtimissüsteem: annab lõikesignaale
3 Laager: NSK Jaapan
4Õlipihusti: SMC Jaapan
5Õhulüliti ja kontaktor: Schnede France
6 Õlitihend: NOK Jaapan
7 Automaatse tasakaalustussüsteemi disain
8 Elektrooniline liuguste reguleerimise süsteem
9T-Mobile operatsioonilaud
10 Hüdrauliline liuguri lukustusseade
11 Materjali lõpu detektor
12 Inverter:
13 Elektriline siduri klapp
14Siduri struktuur: (OMPI Itaalia )
15Relee: Omron
16 Nurka ja kiiruse näitamine: TOYO
17 Õhusurve liigend: ARK Korea
18 Väntvõll: SNCM8, lihvimisjuhend: AKS Jaapan
19Automaatne termiline tasakaalustamine ram/slider mikro-tollise asendis
20 Sööda vahelesegamise detektor
21Tööriistakast koos masinaga saatmisega1
4.Standardtarvikud:
1Kiire käigukasti söötja
2 Kahe riiuliga lahtirullija
3S-aasaga sirgendaja
4 Automaatne õliseade sureb
5Auto Power Die eluaegne süsteem:
6Die Arm süsteem:2 tk
7Vibratsioonivastane süsteem
8Längi kontroller:
9Die solenoidventiili paigaldussüsteem: 10 tk
5. Valikulised tarvikud
1.Alumine surnud detektor
2. Quick die klambriseade
3.Turvauks
4. Teised
