Lamineerimine jõupress

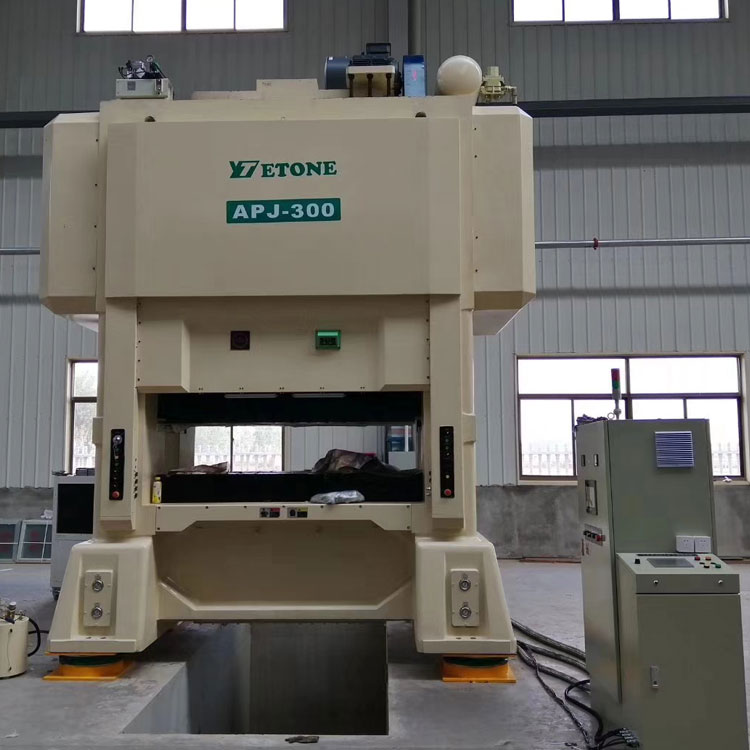

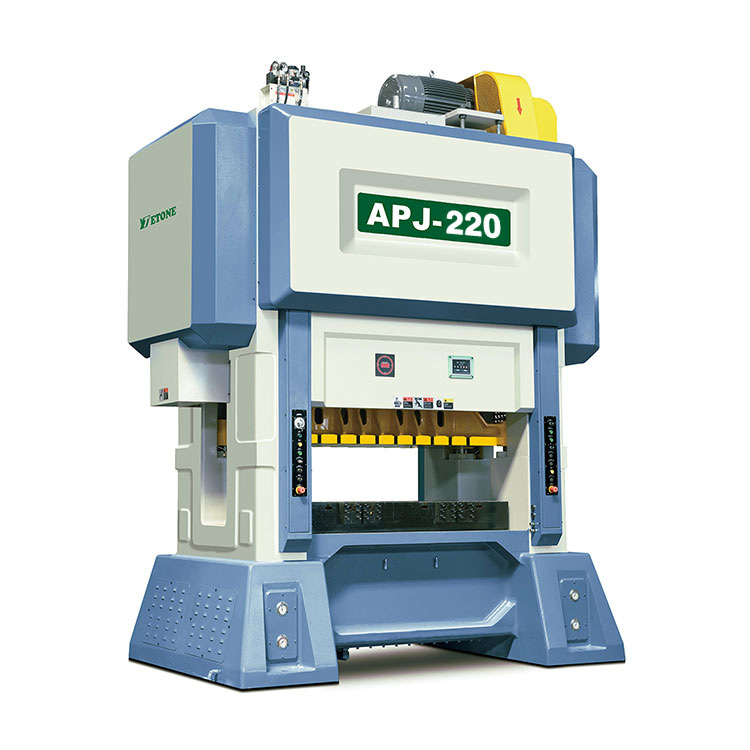

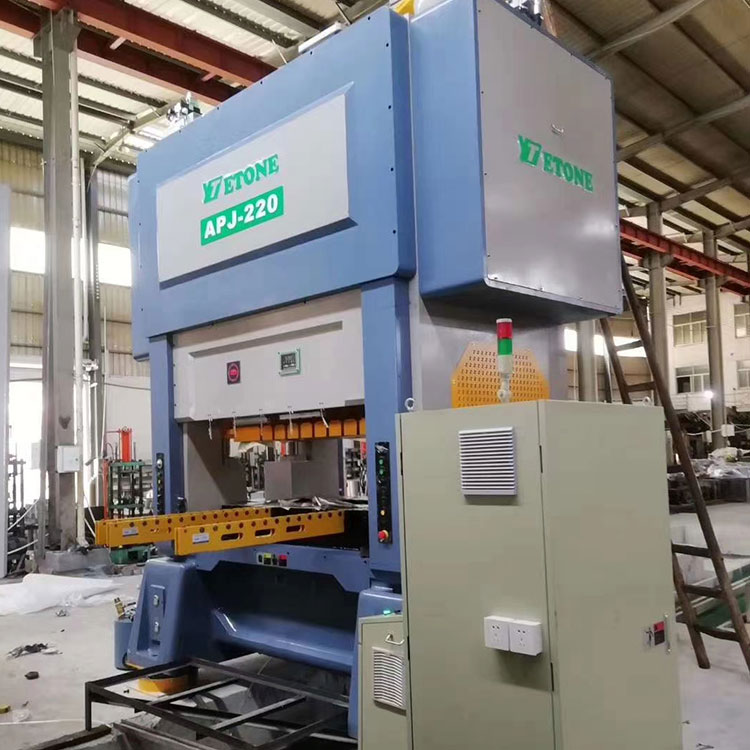

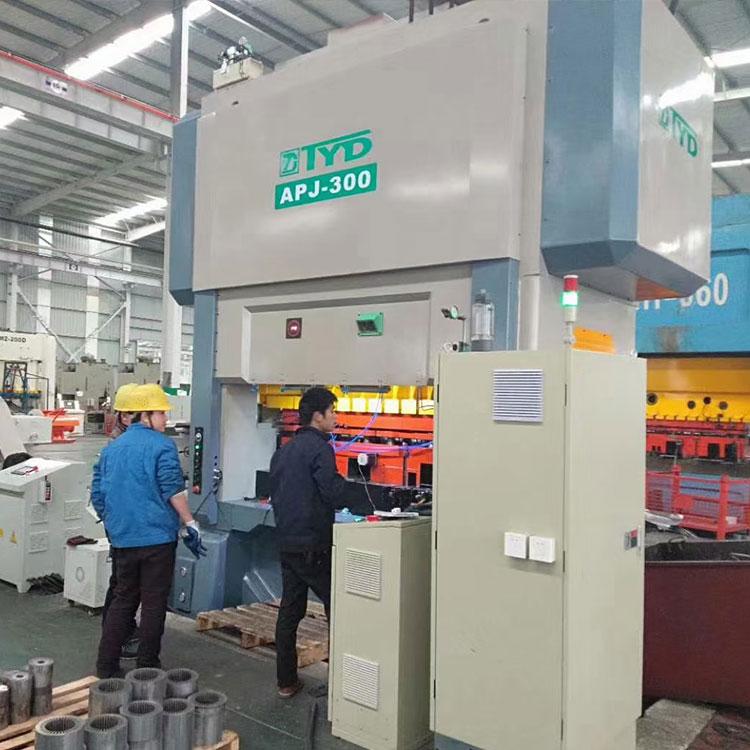

Lamineerimismasin, kiire lamineerimispress, mis on mõeldud elektrimootorite lamineeritud rootoritele ja staatoritele. See on kiire, suure täpsusega, vahetatava käigu tüüp, nuki indekseerimisrulli etteanne on ette nähtud erineva etteande sammu jaoks.
Täielikult pingevaba malmraam hüdrauliliselt eelpingestatud varda konstruktsiooni all tagab kiire lamineerimise täpsuse ja jäikuse.
2.Toote parameeter
Tõhusus ja kiirus – võrreldes käsitsi tembeldamise kiirusega näeb üks töötaja kolme lööki (kõige elementaarsem). Korralikkus ja ilu – automaatse stantslamineerimisega valmistatud tooted on käsitsi lamineerimisega võrreldes korralikud ja ilusad
|
|
APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Tonnaaž |
tonn |
220 |
300 |
350 |
400 |
450 |
Reisimine |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
Löökide arv minutis |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Madalam laua suurus |
mm |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
Tühjendus auk |
mm |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
Lükandploki ala |
mm |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
Stantsi kõrguse reguleerimise käik |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Die kõrguse reguleerimise mootor |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Söötmisliini kõrgus |
mm |
200土50 |
210土50 |
210 £ «50 |
220土50 |
270土50 |
Peamootor |
kw |
45 |
55 |
55 |
75 |
75 |
3. Masina standardtarvikud
1 Määrimissüsteem: kandke väntvõlli keskelt kõrgsurveõli - Jaapan SHOWA)
2 PLC juhtimissüsteem: annab lõikesignaale
3 Laager: NSK Jaapan
4 Õlipihusti: SMC Jaapan
5 Õhulüliti ja kontaktor: Schnede France
6 Õlitihend: NOK Jaapan
7 Automaatse tasakaalustussüsteemi projekteerimine
8 Elektrooniline liuguri reguleerimise süsteem
9 T-Mobile operatsioonilaud
10 Hüdrauliline liuguri lukustusseade
11 Materjali lõpu detektor
12 Inverter:
13 Elektriline Siduri klapp
14 Siduri struktuur: (OMPI Itaalia)
15 Relee: Omron
16 Nurka ja kiiruse näitamine: TOYO
17 Õhusurveühendus: ARK Korea
18 Väntvõll: SNCM8, lihvimisjuhik: AKS Jaapan
19 Automaatne termiline tasakaalustamine ram/slider mikro-tollise asendis
20 Miss-Feed detektor
21 Tööriistakast koos masinaga saatmisega 1
4. Standardtarvikud:
1 kiirkäigukasti söötja
2 Topeltrestiga lahtirullija
3 S-aasaga sirgendaja
4 Automaatne õliseade sureb
5 Auto Power Die eluaegne süsteem:
6-die Arm süsteem:2 tk
7 Vibratsioonivastane süsteem
8 renni kontroller:
9 solenoidventiili paigaldussüsteem: 10 tk
5. Valikulised tarvikud
1. Alumine surnud detektor
2. Kiirstantsi kinnitusseade
3. Turvauks
4. Teised
Host edasi/tagasi seade
Hüdrauliline liuglukustusseade
Määrdeõli jahutustsükli masin
Itaalia OMPI integreeritud siduripidur
Eraldiseisev elektriline juhtpult
Töökast
Töölamp
Põhimootori sageduse muundamise juhtimine
