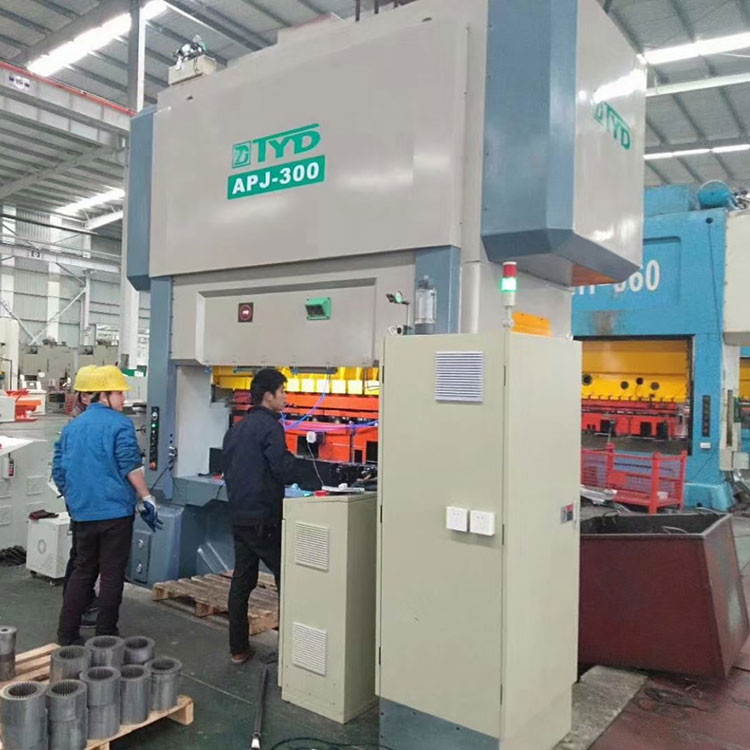

Moto-südamiku kiire stantsimismasin
1. Toote tutvustus:
1. Kõrge jäikus
Kõrge jäikus, ülitäpne raam, keevitatud terasplaadiga ja pärast kuumtöötlust kõrvaldab voodi sisemise pinge.
2. Gravitatsioonikeskuse tasakaal
Ülekandekeskus ja kogu masina keskpunkt kipuvad olema samad, et tagada tembeldamise täpsus ja stabiilsus.
3. Töö stabiilsus ja ohutus
Siduri-/piduriseadmed on ülitundlikud, kiire täppislamineerimispress, mis on ühendatud rahvusvaheliste top topelt-solenoidventiilide ja ülekoormuskaitseseadmetega, et tagada perforaatori liuguri töö ja peatamise täpsus ja ohutus.
Liuguri reguleerimismehhanism on suure täpsusega ning reguleerimine on ohutum ja kiirem.
4. Kõrge täpsus
Väntvõll, hammasratas, käiguvõll ja muud hõõrduvad osad on enne lihvimist karastatud ja kuumtöödeldud. Neil on kõrge kulumiskindlus ja tasakaal, stabiilne jõudlus ning need tagavad stantsi kvaliteedi ja eluea.
5. Kiire täppislamineerimise pressi töötlemise automatiseerimine
Seda saab sobitada mis tahes automaatse söötmismehhanismiga, et automatiseerida tootmist, vähendada kulusid ja parandada tõhusust.
2. Valikuline konfiguratsioon:
1. Hammaste söötja (laiuse valik: 150/200/300/400)
2. NC-servosöötur (ühekordne/kahekordne)
3. Kahepealine lahtirullija (hüdrauliline/käsitsi) (laiuse valik: 200/300/400)
4. S-tüüpi sirgendaja
5. Vajutage Load Monitor
6. Alumine surnud keskuse monitor
7. Õhkjahuti elektrikapi jaoks
8.Peamootor
3. Spetsifikatsioon:
|
|
APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Tonnaaž |
tonn |
220 |
300 |
350 |
400 |
450 |
Reisimine |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
Löökide arv minutis |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Madalam laua suurus |
mm |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
Tühjendus auk |
mm |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
Libisev plokipiirkond |
mm |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
Stantsi kõrguse reguleerimise käik |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Die kõrguse reguleerimise mootor |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Söötmisliini kõrgus |
mm |
200 laup 50 |
210 L 50 |
210 kapten 50 |
220 L 50 |
270 laup 50 |
Peamootor |
kw |
45 |
55 |
55 |
75 |
75 |
4. Masina standardtarvikud
1Määrimissüsteem: kandke väntvõlli keskelt kõrgsurveõli (Jaapan SHOWA)
2PLC juhtimissüsteem: annab lõikesignaale
3 Laager: NSK Jaapan
4Õlipihusti: SMC Jaapan
5Õhulüliti ja kontaktor: Schnede France
6 Õlitihend: NOK Jaapan
7 Automaatse tasakaalustussüsteemi disain
8 Elektrooniline liuguste reguleerimise süsteem
9T-Mobile operatsioonilaud
10 Hüdrauliline liuguri lukustusseade
11 Materjali lõpu detektor
12 Inverter:
13 Elektriline siduri klapp
14Siduri struktuur: (OMPI Itaalia )
15Relee: Omron
16 Nurka ja kiiruse näitamine: TOYO
17Õhusurve liigend: ARK Korea
18 Väntvõll: SNCM8, lihvimisjuhend: AKS Jaapan
19Automaatne termiline tasakaalustamine ram/slider mikro-tollise asendis
20 Sööda vahelesegamise detektor
21Tööriistakast koos masinaga saatmisega1
5.Standardtarvikud:
1Kiire käigukasti söötja
2 Kahe riiuliga lahtirullija
3S-aasaga sirgendaja
4 Automaatne õliseade sureb
5Auto Power Die eluaegne süsteem:
6Die Arm süsteem:2 tk
7Vibratsioonivastane süsteem
8Längi kontroller:
9Die solenoidventiili paigaldussüsteem: 10 tk
6. Valikulised tarvikud
1.Alumine surnud detektor
2. Quick die klambriseade
3.Turvauks
4.Teised
