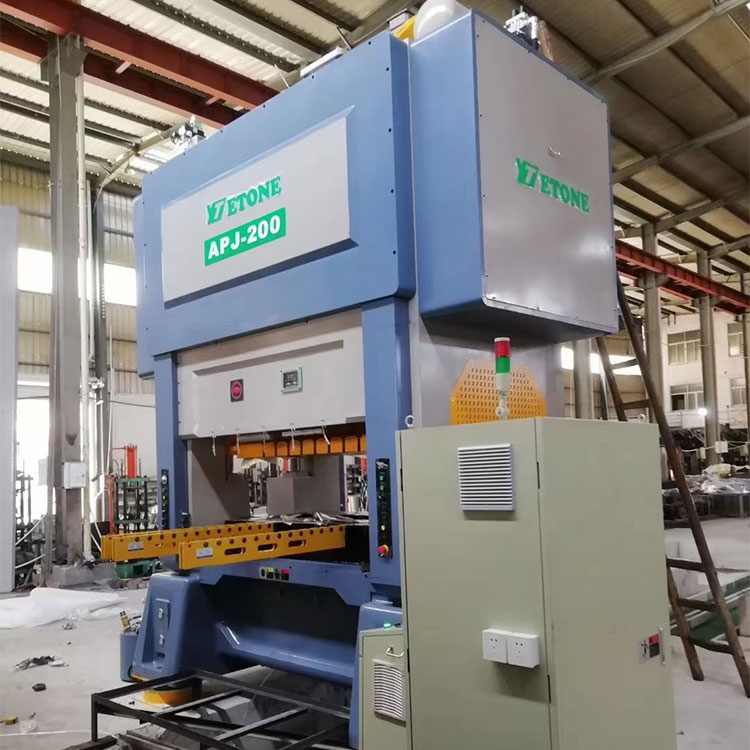

Tembeldamise pressi täielik rida
1. Toote omadused / eelised
1. Kõrge täpsusega stabiilsus ja töökindlus
2. Kõrge terassulamist valuraami struktuur (arvutianalüüsi abil kujundatud raami jaoks kõige sobivam), mida on töödeldud sisemise pinge kõrvaldamise protsessiga, mis parandab veelgi täpsuse jaoks hädavajalikku suure jäikuse raami, saavutades madala müra ja madala vibratsiooni ning parandab stantsi kasutusiga.
2. Rakendus:
Automaatne kiire täppistembeldamine uue energiasõiduki mootori, kompressori mootori, suure tõhususega tööstusmootori jne isetõmbuva raudsüdamiku jaoks.
3. Toote parameeter:
|
|
APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Tonnaaž |
tonn |
220 |
300 |
350 |
400 |
450 |
Reisimine |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
Löökide arv minutis |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Madalam laua suurus |
mm |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
Tühjendus auk |
mm |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
Libisev plokipiirkond |
mm |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
Stantsi kõrguse reguleerimise käik |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Die kõrguse reguleerimise mootor |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Söötmisliini kõrgus |
mm |
200 |
210 |
210 |
220 |
270 |
Peamootor |
kw |
45 |
55 |
55 |
75 |
75 |
4. Masina standardtarvikud
1Määrimissüsteem: kandke väntvõlli keskelt kõrgsurveõli (Jaapan SHOWA)
2PLC juhtimissüsteem: annab lõikesignaale
3 Laager: NSK Jaapan
4Õlipihusti: SMC Jaapan
5Õhulüliti ja kontaktor: Schnede France
6 Õlitihend: NOK Jaapan
7 Automaatse tasakaalustussüsteemi disain
8 Elektrooniline liuguste reguleerimise süsteem
9T-Mobile operatsioonilaud
10 Hüdrauliline liuguri lukustusseade
11 Materjali lõpu detektor
12 Inverter:
13 Elektriline siduri klapp
14Siduri struktuur: (OMPI Itaalia)
15Relee: Omron
16 Nurka ja kiiruse näitamine: TOYO
17 Õhusurve liigend: ARK Korea
18Väntvõll: SNCM8, lihvimisjuhend: AKS Jaapan
19Automaatne termiline tasakaalustamine ram/slider mikro-tollise asendis
20 Sööda vahelesegamise detektor
21Tööriistakast koos masinaga saatmisega1
5. Standardtarvikud:
1Kiire käigukasti söötja (laiuse valik: 150/200/300/400)
2Doubleheads lahtirullija
3S-aasaga sirgendaja (laiuse valik: 200/300/400)
4 Automaatne õliseade sureb
5Auto Power Die eluaegne süsteem:
6Die Arm süsteem:2 tk
7Vibratsioonivastane süsteem
8Längi kontroller:
9Die solenoidventiili paigaldussüsteem: 10 tk
6. Valikulised tarvikud
Servo söötja
Alumine surnud detektor
2. Quick die klambriseade
3.Turvauks
4. Viltus Chut
